Elektrod yang berkembang: menghadapi cabaran elektrokimia dalam teknologi rawatan air moden

Teknologi elektrokimia telah muncul sebagaiPenyelesaian CornerstoneUntuk cabaran kemampanan air global, merangkumi pemulihan air sisa perbandaran, penyahgaraman air laut, sistem penyejukan industri, dan pengeluaran air yang boleh diminum. Sistem ini memanfaatkanReaksi elektrokatalyticDi antara muka elektrod-elektrolit untuk merendahkan bahan pencemar, mengekstrak sumber, atau mencegah penskalaan. Walau bagaimanapun, matriks air yang semakin kompleks-dicirikan oleh kemasinan yang melampau, potensi biofouling, ion skala, dan jejak bahan cemar yang muncul-imposPermintaan yang tidak pernah berlaku sebelum inipada bahan elektrod. Anod stabil dimensi konvensional (DSA), manakala revolusioner dalam elektrolisis chlor-alkali, kini menghadapi batasan kecekapan, selektiviti, dan ketahanan di bawahnyakeadaan operasi pelbagai. Kajian ini mengkajicabaran kritikalMenghadapi elektrod merentasi empat aplikasi penting: rawatan air elektrokimia, elektrolisis air laut untuk penjanaan klorin, penurunan elektronik dalam sistem penyejukan, dan pengoksidaan elektro-pengoksidaan yang maju dalam inovasi material, pemahaman mekanistik, dan laluan ke arah sistem elektrokimia generasi akan datang.

Teknologi rawatan air elektrokimia menukar tenaga elektrik menjadi tindak balas kimia yang mengubah atau menghilangkan bahan pencemar tanpa bahan tambahan kimia. Kelebihan mereka termasukFleksibiliti operasi, Pengeluaran enapcemar minimum, danGenerasi oksidan atas permintaan. Walau bagaimanapun, matriks air heterogen mengenakanKeperluan reka bentuk yang bertentanganpada elektrod:

Pelbagai fungsi: Elektrod mesti secara serentak memudahkan pengoksidaan, pengurangan, evolusi gas, dan proses pemisahan fizikal. Sebagai contoh, bioreactor membran elektrokimia (EMBRs) mengintegrasikan kemerosotan pencemaran, penapisan membran, dan pemulihan tenaga, menuntut elektrod yang menentang fouling organik sambil mengekalkan kekonduksian yang tinggi 1.

Kecekapan Tinggi & Tenaga Rendah: Reaksi sasaran (misalnya, pengoksidaan pencemar, evolusi klorin) mesti mengatasi tindak balas sampingan (misalnya, evolusi oksigen). Dalam air sisa yang mengandungi<100 ppm organics, the Reaksi evolusi oksigen (OER)menguasai kerana kelebihan kinetik, mengurangkan kecekapan coulombic dan meningkatkan kos tenaga sebanyak 30-70% 8.

Ketahanan di bawah keadaan yang melampau: Elektrod menghadapi pergeseran berasid/alkali, kakisan yang disebabkan oleh klorida, dan oksidan seperti radikal hidroksil (• OH). Anod grafit tradisional mengikis dengan cepat, manakala anod dioksida (PBO₂) yang mendahului mengalami pembubaran dan pelengkap semasa operasi berpanjangan 8.

Selektiviti: Merawat aliran sisa kompleks memerlukan penargetan bahan cemar tertentu tanpa menghasilkan produk sampingan yang berbahaya. Sebagai contoh, pengurangan nitrat harus menghasilkan N₂, tidak tidak atau NH₄⁺, manakala pengoksidaan organik mesti mengelakkan organik berklorin di perairan yang mengandungi klorida 7.

Kes pada titik: Proses pengoksidaan lanjutan elektrokimia (EAOps) bergantung pada • Generasi OH pada anod OER-overpotential yang tinggi (misalnya, berlian boron-doped, BDD). Walau bagaimanapun, kos tinggi BDD ($ 5,000-10,000/m²) dan kerentanan untuk menjatuhkan kakisan dalam skalabilitas had air garam 4.

Elektrolisis air laut menjana natrium hipoklorit (in situ) untuk kawalan biofouling di loji kuasa pantai, kapal, dan kemudahan penyahgaraman. Tidak seperti air garam pekat (250-300 g/L NaCl) di sel-sel chlor-alkali, air lautcairkan kemasinan(≈30 g/l NaCl),PH dekat neutral, dan kepekatan tinggiCa²⁺/mg²⁺/so₄²⁻Cabaran Anod DSA Konvensional:

Tindak balas yang kompetitif: At neutral pH, the standard chlorine evolution reaction (CER: 2Cl⁻ → Cl₂ + 2e⁻) requires potentials >1.36 V/SHE, dangerously close to OER (1.23 V/SHE). CER selectivity drops from >95% di air garam ke<60% in seawater due to OER dominance 9.

Pembentukan skala: Mg²⁺ dan Ca²⁺ bertindak balas dengan OH⁻ yang dihasilkan secara katodik untuk membentuk skala Mg (OH) ₂/Caco₃ pada katod dan membran, meningkatkan rintangan sel dan menyekat tapak aktif.

Deactivation kakisan & elektrod: Iridium (IR)-atau ruthenium (RU) berasaskan DSA menjalani pembubaran selektif komponen aktif dalam media salin rendah. Pada masa yang sama, pengoksidaan sulfat menghasilkan persulfat (s₂o₈²⁻), yang menyerang lapisan oksida 9.

Inovasi bahan:
Kerja terkiniKekurangan oksigen yang diubah suai iro₂-ta₂o₅ anodMenunjukkan selektiviti CER terobosan. Lapisan Mooₓ memperkenalkankekosongan oksigenyang menurunkan halangan kinetik untuk pengoksidaan Cl⁻ semasa menekan OER. Hasil utama termasuk:

Kecekapan CER 90.0% dalam air laut sintetik (0.6 M NaCl, pH 6.88)

Pengurangan berlebihan sebanyak 50% (97 mV pada 10 ma/cm²)

Skala minimum disebabkan oleh penolakan elektrostatik Ca²⁺ 5.

Reka bentuk sistem:

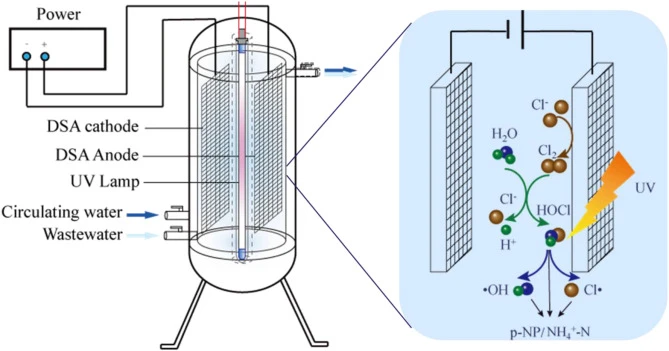

Electrolyzers membran ion-pertukaran (contohnya, Rajah . 1) berasingan Cl₂ (anode) dan H₂ (katod), meningkatkan keselamatan dan kecekapan. Dengan pretreatment yang dioptimumkan (ultrafiltration + nanofiltration) dan parameter (ketumpatan semasa=3 ka/m²; masa kediaman=46 s), kecekapan semasa melebihi 80% pada<6 V cell voltage 9.

Jadual 1: Prestasi bahan elektrod dalam elektrolisis air laut

Litar penyejukan industri menderitaskala mineral(Caco₃, Caso₄), yang mengurangkan kecekapan pemindahan haba sebanyak 20-40% dan meningkatkan penggunaan tenaga. Descaling Electrochemical Precipitates Kekerasan ion (CA²⁺/mg²⁺) melalui generasi alkali katodik:

Cathode: 2h₂o + 2 e⁻ → 2OH⁻ + H₂
Anode: 2cl⁻ → Cl + 2 e⁻ (atau h₂o → ½o₂ + 2 h⁺ + 2 e⁻)

Oh⁻ mengangkat pH secara tempatan, mendorong pemendakan caco pada katod. Walaupun bebas kimia, proses ini melegakan elektrod:

Cathode Fouling: Precipitates melindungi katod, yang memerlukan pembersihan mekanikal/asid yang kerap. Calcite (Caco₃) membentuk lapisan padat, berpadu, manakala aragonit-kurang stabil tetapi diinginkan-memerlukan syarat-syarat tertentu 3.10.

Kakisan anod: Elektrolit klorida atau sulfat menghancurkan anod keluli konvensional. Malah anod DSA merosot semasa anodik o₂ atau cl₂ evolusi 10.

Penalti tenaga: High overpotentials for OER and poor precipitate conductivity increase energy use. At 250 A/m², Ca²⁺ removal reaches only 46.3% with specific energy >119 kWh/kg Caco₃ 3.

Strategi Pengoptimuman Elektrod:

Katod elektrodeposisi berdenyut: Mikrostruktur Ni atau permukaan keluli tahan karat mempromosikan aragonite ke atas kalsit, mengurangkan penyingkiran mekanikal.

DSA pemangkin: Ti/iro₂ anod meminimumkan overpotential OER, mengurangkan voltan sel sebanyak 30% berbanding Pt 10.

Reka bentuk sistem: Tutup jarak elektrod (2-5 mm) meningkatkan kecekapan tetapi risiko litar pintas dari skala terkumpul. Operasi polariti terbalik sementara membubarkan deposit tetapi mempercepat haus anod 10.

AEO menjana oksidan yang kuat (• oh, cl₂, h₂o₂) untuk mineralisasi organik recalcitrant (misalnya, farmaseutikal, racun perosak). Dua mekanisme dominan wujud:

Pengoksidaan langsung: Organik menyerap ke permukaan anod dan menjalani pemindahan elektron.

Pengoksidaan tidak langsung: Pengoksidaan yang dihasilkan oleh elektro (contohnya, klorin aktif, • OH) bertindak balas dengan organik dalam larutan.

Cabaran elektrod:

Fouling oleh polimer organik: Sebatian fenolik berpolimer ke dalam filem penebat pada permukaan anod. Dalam air sisa yang mengandungi phenol, kehilangan 30% dalam aktiviti berlaku dalam masa 10 h 8.

Selektiviti vs Perdagangan Mineralisasi: BDD Anodes sepenuhnya mineralize Organik untuk Co₂ tetapi menggunakan tenaga yang berlebihan. Anod DSA secara selektif menukar organik tetapi mengumpul perantaraan yang meracuni tapak aktif.

Matriks air sisa kompleks: Klorida membolehkan pembentukan klorin aktif tetapi risiko produk sampingan berklorin. Sementara itu, scavenge karbonat/bikarbonat • Oh, mengurangkan kecekapan 4.

Kajian Kes-Vaudreuil-Dorion WWTP:
A pilot AEO system (18.9 L/min flow) using mixed metal oxide (MMO) anodes achieved 79–98% removal of nine pharmaceuticals. Mineralization reached 49 ± 2%, but energy costs rose significantly when treating high-COD (>500 mg/l) aliran. Post-rawatan, hakisan anod dan pemendapan kalsium sulfat memerlukan penyelenggaraan mingguan 4.

Penyelesaian yang muncul:

Osmosis terbalik secara elektrokimia (ecro): Spacer konduktif dalam modul RO mewujudkan medan elektrik yang menolak NH₄⁺ (99.91% penyingkiran pada 4 V) manakala pengoksidaan organik melalui generasi klorin in situ 7.

Elektrod aliran melalui: Katode Airgel karbon 3D meningkatkan hasil H₂o₂ untuk sistem elektro-Fenton, mengelakkan batasan anodik 8.

Jadual 2: Cabaran dan Inovasi Elektrod dalam Aplikasi Rawatan Air Utama

Bahan generasi akan datang

Oksida kejuruteraan kecacatan: Kekosongan oksigen (contohnya, dalam mooₓ, wo₃) memodulasi struktur elektronik untuk memihak kepada OER 5.

Seramik konduktif: Magnéli-fasa Ti₄o₇ menawarkan prestasi seperti BDD pada kos 20%, dengan rintangan kakisan yang unggul 8.

Pemangkin hibrid: Pemangkin tunggal atom (contohnya, Fe-NC) pada substrat berliang meningkatkan selektiviti H₂o₂ untuk AEO yang berpangkalan di Fenton.

Integrasi peringkat sistem

Bekalan kuasa penyesuaian: Pulse/berpotensi berbasikal membersihkan elektrodin situsambil mengoptimumkan laluan tindak balas.

Pemantauan AI-Dipandu: Pembelajaran Mesin Meramalkan Skala atau Fouling Onset, membolehkan pelarasan semasa preemptive.

Perhimpunan elektrod membran (MEAS): Konfigurasi sifar-jurang mengurangkan kerugian ohmic sebanyak 40-60% dalam elektrolisis air laut 9.

Pertimbangan Kemampanan

Pengurangan bahan kritikal: Gantikan IR/RU dengan perovskit berasaskan Fe/Mn (contohnya, lafeo₃) untuk OER.

Reka bentuk elektrod pekeliling: Sokongan elektrod yang boleh dikitar semula (misalnya, Tihes Ti) dengan salutan pemangkin yang boleh diganti.

Gandingan tenaga boleh diperbaharui: PV langsung PV/elektrolisis berkuasa angin meminimumkan jejak karbon tetapi menuntut elektrod toleran kepada input kuasa yang berubah-ubah.

Peralihan ke arahelektrod pelbagai fungsi, tahan lama, dan selektifadalah penting untuk memenuhi permintaan peningkatan rawatan air elektrokimia moden. Walaupun inovasi material-seperti oksida kejuruteraan kekosongan, seramik konduktif, dan pemangkin hibrid-menunjukkan janji besar, menterjemahkannya ke dalam sistem perindustrian memerlukan menanganikos, skalabiliti, dan umur panjangdi bawah keadaan dunia nyata. Kemajuan masa depan bergantung padaUsaha KerjasamaAntara elektrokatalisis, sains bahan, dan kejuruteraan proses untuk merancang penyelesaian bersepadu yang secara serentak mengoptimumkan seni bina elektrod, konfigurasi reaktor, dan protokol operasi. Memandangkan tekanan air global semakin meningkat, elektrod yang mampu beroperasi dengan cekap dalam kompleks kimia, aliran air berkualiti berubah-ubah akan menyokong gelombang seterusnya infrastruktur rawatan air yang mampan.

Minta sebut harga

1.Liu Z. et al. Strategi untuk peningkatan prestasi bioreactor membran elektrokimia.Huagong Xuebao 2023, 74(11), 4433–4444. 1

2.Carneiro Ma et al. Klorinasi Elektrokimia dan Penjanaan Tenaga untuk Valorization Brine SWRO.Penyahgaraman 2024, 117875. 2

3. Eksperimen skala-skala DSA Descaling Electrochemical.Teknologi Pembersihan Air 2022, 41(1), 90–95. 3

4.Daghrir R. et al. Penilaian sistem pengoksidaan lanjutan elektrokimia untuk penyingkiran farmaseutikal.Persekitaran. Sci.: Air Res. Technol. 2023.    4

5. Evolusi klorin elektrokatalytic yang diubahsuai MOOₓ Modified iro₂-ta₂o₅.J. Electroanal. Chem. 2025. 5

6.Huang D. et al. Meningkatkan sistem penyejukan elektrolisis air di kawasan gersang.Penyelidikan Kimia Moden 2022, 11, 1–4. 6

7.Yuan K. et al. Sinergi elektrokimia dalam osmosis terbalik untuk penyingkiran ammonium.Persekitaran. Sci. Technol. 2025. 7

8. Teknologi Electrochemical untuk Rawatan Air.Nanchong Environment. Tech Group. Rep. 2017. 8

9.Deng Y. et al. Pengeluaran klorin melalui elektrolisis air laut membran ion.Cina J. Ship Res. 2021, 16(6), 216–224. 9

10.FEFECTS SYARAT OPERASI ON MELAKUKAN AIR ELEKTROCHEMIK MENGGUNAKAN MENGGUNAKAN ANODA DSA.Int. Conf. Tenaga persekitaran. Prot. 2018. 10
